普及下常規(guī)不銹鋼用于哪些氯離子環(huán)境不銹鋼材質(zhì)耐氯離子腐蝕標(biāo)準(zhǔn)可參照《火電廠循環(huán)水處理》***書明確約定：⑴、T304不銹鋼使用環(huán)境：氯離子含量為0-200mg/L⑵、T316不銹鋼使用環(huán)境：氯離子含量為＜1000mg/L⑶、T317不銹鋼使用環(huán)境：氯離子含量為＜5000mg/L按規(guī)范《GB 50235-2010 工業(yè)金屬管道工程施工規(guī)范》、《GB 50184-2011 工業(yè)金屬管道工程施工質(zhì)量驗(yàn)收規(guī)范》規(guī)定，水中氯離子含量不得超過25mg/L（25ppm）。液壓試驗(yàn)應(yīng)符合下列規(guī)定：液壓試驗(yàn)應(yīng)使用潔凈水。當(dāng)對不銹鋼、鎳及鎳合金管道，或?qū)B有不銹鋼、鎳及鎳合金管道或設(shè)備的管道進(jìn)行試驗(yàn)時(shí)，水中氯離子含量不得超過25mg/L（25ppm）。

2、不銹鋼、超***不銹鋼和鈦材所用氯離子環(huán)境下圖為不銹鋼、超***不銹鋼和鈦材所用氯離子環(huán)境。紅色為低ppm和低溫環(huán)境，選用常規(guī)不銹鋼304，綠色高溫和高ppm環(huán)境，先用純鈦TA1。從圖表可以看出，耐氯離子腐蝕有個(gè)簡易的排列：304<316L<904L<254SMO<純鈦

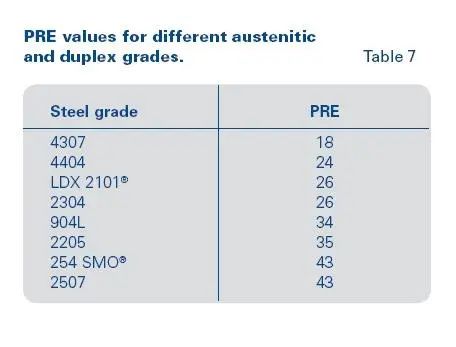

3、雙相鋼耐氯離子腐蝕怎么樣？有同學(xué)會(huì)問，雙相鋼耐氯離子腐蝕怎樣？性能如何？下圖為PRE耐腐蝕當(dāng)量值，耐點(diǎn)腐蝕指數(shù) PRE (PittingResistance Equivalent) 數(shù)值反映的是材料的耐氯離子點(diǎn)腐蝕傾向。從下圖可以看出，雙相鋼2101、2304、2205、2507四個(gè)牌號耐腐蝕傾向均大于普通316L，有些材料和超***不銹鋼相當(dāng)。如2507耐點(diǎn)腐蝕就媲美254SMO，2205與904L的耐氯離子點(diǎn)腐蝕腐蝕性能相當(dāng)。代入上面第2部分，很清楚可以看到他們排在什么位置。

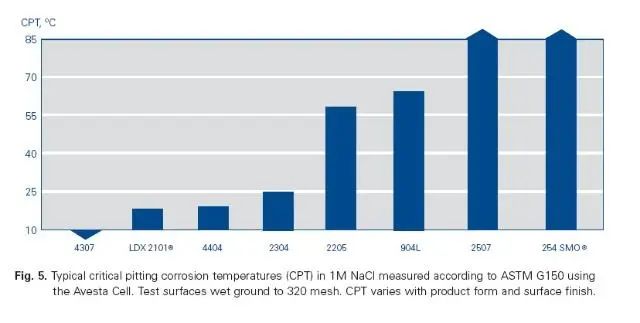

上面G150腐蝕試驗(yàn)是奧托昆普發(fā)明的電化學(xué)臨界點(diǎn)蝕溫度的標(biāo)準(zhǔn)試驗(yàn)方法，臨界點(diǎn)腐蝕溫度如上：可以看出，G150結(jié)果與PRE數(shù)值結(jié)果類同。

4、超***不銹鋼254SMO與316L耐氯離子腐蝕

上面黑白圖和藍(lán)色圖***樣，是來自奧托昆普不同年份和版本的圖示，可以看出：316L耐氯離子點(diǎn)腐蝕性能遠(yuǎn)低于254SMO，耐縫隙腐蝕結(jié)果同樣。如60度溫度時(shí)候，316L僅耐200ppm不到，904L耐8500ppm，254SMO耐15000ppm氯離子。數(shù)值大***可以按圖索驥。

5、FGD脫硫氯離子+氟離子腐蝕選材（55~70度）

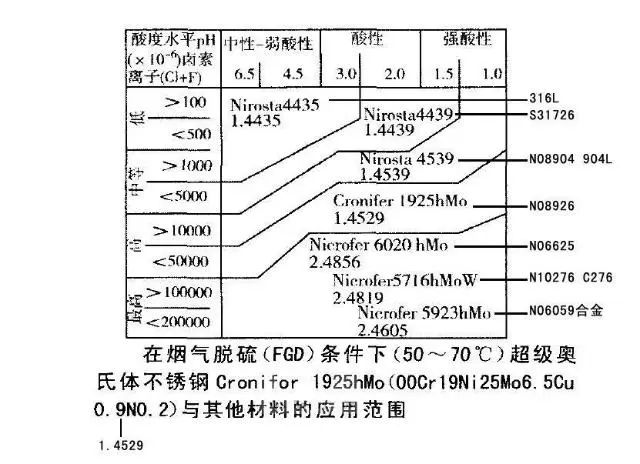

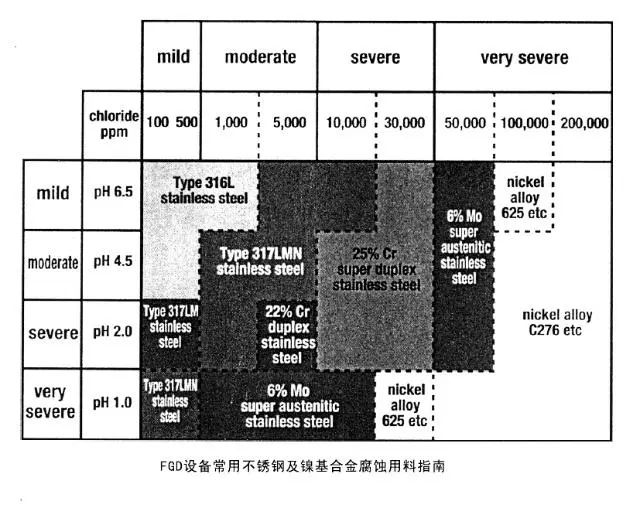

以上兩圖年代不同，結(jié)果類似，上圖是奧托昆普結(jié)果，下圖為德***VDM公司。圖示收集了從0~20萬ppm氯離子+氟離子腐蝕工況（大部分是氯離子）的選材區(qū)間，是不可多得的氯離子選材參考。

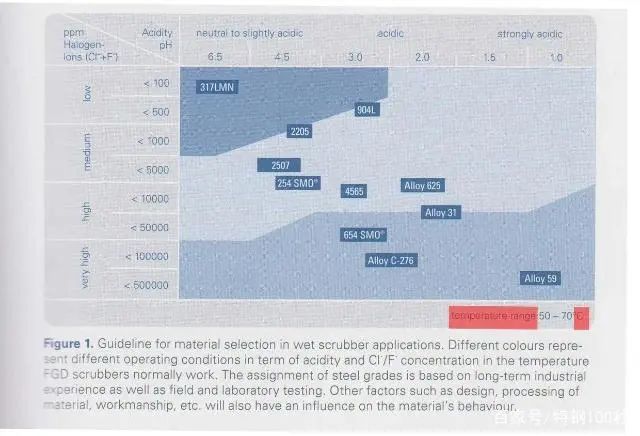

下圖更直觀，50~70度溫度下，按照酸堿性和氯離子濃度直接找到對應(yīng)材料即可。

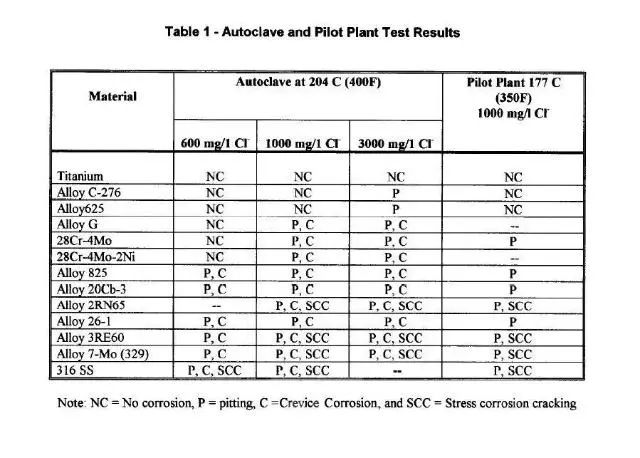

6、鈦系列金屬耐氯離子腐蝕如何？

注：文章來源于網(wǎng)絡(luò)，如有侵權(quán)，請聯(lián)系刪除
